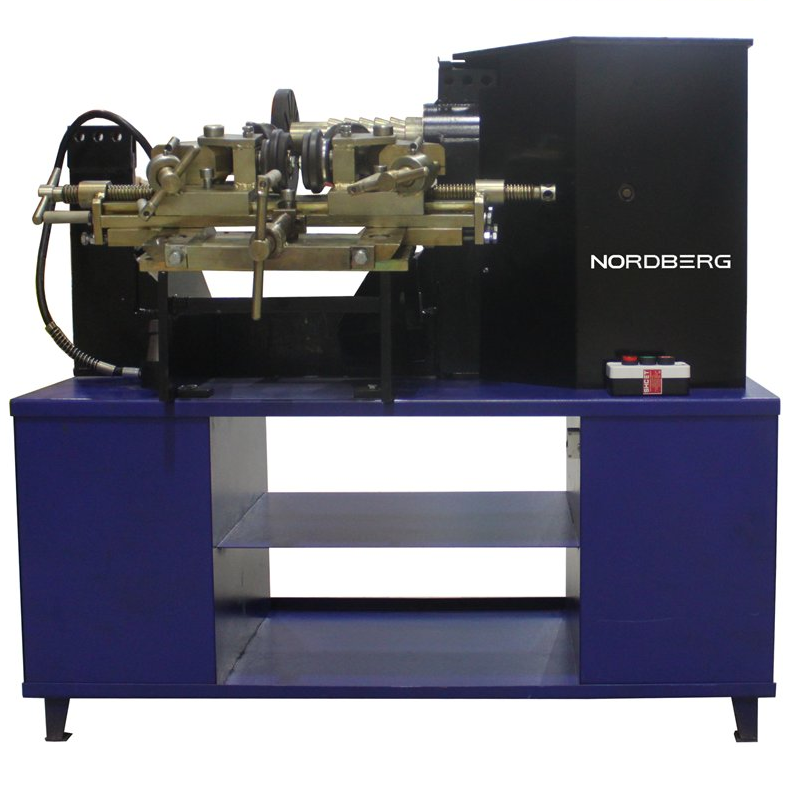

Станок для правки дисков Nordberg 21SLR 380В

Описание

Станок для правки дисков Nordberg 21SLR - это универсальный станок для восстановления геометрии литых и штампованных дисков с помощью прокатки, гидравлической рихтовки и токарной обработки рихтуемой поверхности. Способен восстановить геометрию дисков диаметром от 12" до 21".

Деформированный диск крепится на вал через универсальную планшайбу и центруется проставочными кольцами, которые в ходят в комплект поставки под разные размеры диска.
После визуально или через индикатор определяется уровень деформации диска и выбирается метод его рихтовки.

При восстановлении дисков с сильно повреждёнными местами профиля необходимо произвести предварительную рихтовку с помощью специального рихтовочного ключа или гидроцилиндра.

Методы восстановления геометрии дисков на станке Nordberg 21SLR

• Прокатка (выкатывание) с помощью роликовой системы, состоящей из 4 роликов ( 2 центральных и 2 поворотных).
• Правка с помощью ручного гидравлического цилиндра.
• Токарная обработка рихтуемой поверхности с помощью устанавливаемого резца ( входит в комплектацию).

Особенности

• Крепкая и надежная конструкция обеспечивает легкую рихтовку прочных дисков.
• Универсальность.
• Надежный резьбовой привод подачи стола через опорный подшипник.
• Возможность установки токарного резка (в комплекте).
• Богатая комплектация.

Технические характеристики

Наименование	Значение
Толщина обода диска	гарантированно 3 мм, регулировка до 8 мм
Ширина обслуживаемых дисков	4"-10"
Привод вала	Ручной
Диаметр дисков	12"-21"
Скорость вращения вала	15 - 18 об/мин
Мощность	1,5 кВт
Напряжение	380В
Габаритные размеры	800Х1250Х1200 мм
Вес в упаковке	380 кг

Комплектация

• Роликовая группа с регулируемым направляющими (тип «ласточкин хвост»),
• Скоба с зубчатыми упорами гидроцилиндра,
• Индикаторная стойка измерения биения дисков.
• Гидроцилиндр, удлинители гидроцилиндра 3шт.
• Рихтовочные упоры 6шт.
• Центровочные кольца 18шт.
• Редуктор Ч80.
• Электромотор 1,5 кВт/380в (возможно переоборудование на 220в).
• Ручной гидравлический насос с усилием 10т.
